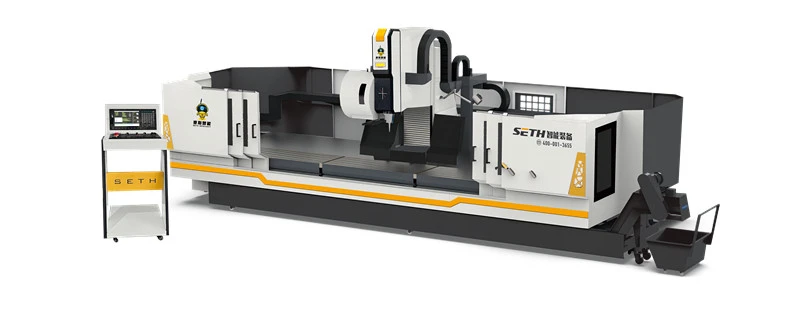

3- Eksen CNC Profil İşleme Merkezi

Bir 3- eksen CNC profil işleme merkezi, karmaşık şekilleri büyük doğruluk ve verimlilikle işleyebilen oldukça çok yönlü, yüksek hassas bir makinedir. Otomatik araç değiştiriciler, yüksek hızlı iğler ve gelişmiş CNC kontrolleri gibi gelişmiş özellikler sunar, bu da otomotiv, havacılık ve hassas üretim gibi yüksek kaliteli işleme gerektiren endüstriler için gereklidir.





• Otomotiv: Karmaşık motor bileşenleri, parantez ve yapısal parçaların üretilmesi.
• Havacılık: Türbin bıçakları, parantezler ve hassas profillerle yapısal bileşenler gibi parçaları işlemek.
• Metal işleme: Çelik, alüminyum ve kompozitler dahil olmak üzere çeşitli metal profillerin yüksek hassasiyetli frezelemesi.
• Takım ve Kalıplar: Enjeksiyon kalıplama veya kalıp dökümü için hassas kalıplar oluşturma.



Montaj deliklerinin, akan olukların, kilitleme deliklerinin ve çeşitli alüminyum alaşım profillerinin şekilli deliklerinin işlenmesi için uygundur.

Aynı işleme yüzeyinde tüm deliklerin ve olukların işlenmesini bir kerelik yükleme kartı ile tamamlayabilir, bu da çalışma verimliliğini etkili bir şekilde geliştirir.

İyi kullanıcı arayüzüne sahip yüksek kaliteli ithal bilgisayar sayısal kontrol sisteminin benimsenmesi.

Çalışma kafası, her türlü sondaj ve freze işlemeyi yüksek kalitede tamamlayabilen İtalyan ithal yüksek güçlü hava soğutmalı yüksek hızlı milleri benimser.

Ekipmanın yüksek işleme doğruluğuna sahip olmasını sağlamak için yüksek kaliteli AC servo motoru, bilyalı vida, doğrusal slayt ve yatak yapısının benimsenmesi.

İş mili, HSD ithal yüksek hızlı elektrikli iş mili benimser.

24- İstasyon Tool dergisi ile otomatik araç değişikliği.

Operatörün kişisel güvenliğini korumak için gardiyanlar ile donatılmıştır.

Otomatik konumlandırma ve sıkıştırma sistemi.

Araçları soğutmak için soğutma sprey sistemini benimseyin.



X ekseni konumlandırma doğruluğu	0. 03mm
Y/Z ekseni konumlandırma doğruluğu	0. 02mm
Tekrarlayan konumlandırma doğruluğu	0. 02mm
X eksen vuruşu	2500 ~ 12500mm
Y ekseni inme	550mm
Z eksenli inme	700mm
X ekseni çalışma hızı	0 ~ 60m/dakika
Y ekseni çalışma hızı	0 ~ 28m/dakika
Z ekseni çalışma hızı	0 ~ 28m/dakika
Mil Hızı	12000rpm
Mil Deliği Konikliği	BT40
İş mili	11/18.5kw
Araç dergisi formu	Bıçak Arm Magazine (Disk)
Araç dergisi kapasitesi	24
Soğutma sistemi	Atomizasyon soğutma veya su jeti kesme soğutma sistemi
Yağlama sistemi	Otomatik yağlama
Mil burun ucu ve çalışma tezgahı arasındaki en yakın mesafe	150 mm
Deneme	5 T şeklinde oluk genişliği 18mm
Gaz tüketimi	8l/dk
Genel Boyutlar	6400*2900*3100mm (4500 model referansı)
Ağırlık	Yaklaşık 9000kg
